Descrição
Características
- Tela sensível ao toque com CLP e sistema de controle Beckhoff, de fácil operação.
- O eixo Y utiliza acionamento duplo, facilitando o ajuste da ponte e garantindo movimento suave e preciso.
- Conexões de transmissão sem folga asseguram precisão e estabilidade de funcionamento.
- Corte automático de chanfros e cortes verticais e horizontais automáticos com um único comando.
- Corte de perfis em linhas retas e arcos.

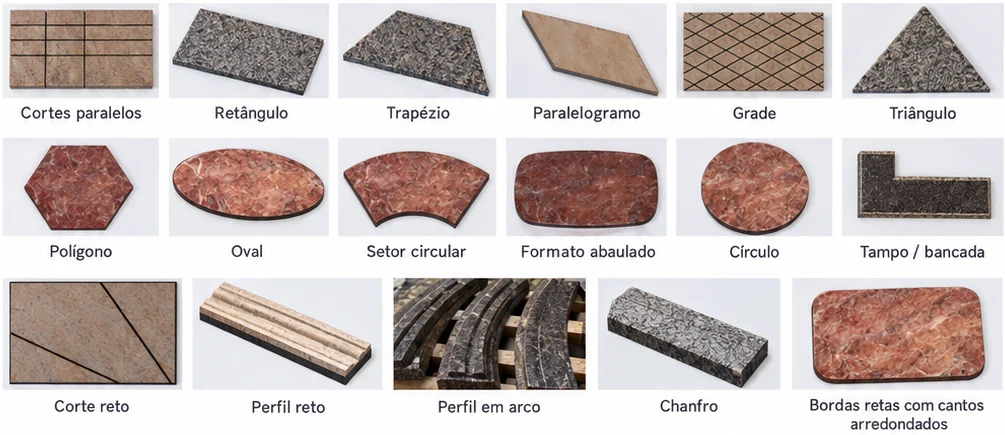

Exemplos de corte
- Cortes paralelos
- Retângulo
- Trapézio
- Paralelogramo
- Grade
- Triângulo
- Polígono
- Oval
- Setor circular
- Formato abaulado
- Círculo
- Tampo / bancada
- Corte reto
- Perfil reto
- Perfil em arco

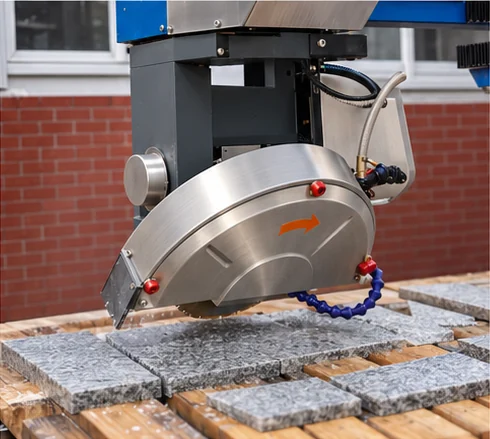

- Chanfro
- Bordas retas com cantos arredondados
Parâmetros técnicos
| Parâmetro | Unidade | KSSP-4 |
|---|
| Curso dos eixos lineares (X–Y–Z) | mm | 3500–2360–330 |
| Curso do eixo C | ° | ±180 |
| Curso do eixo A | ° | -1 a 91 |
| Diâmetro do disco | mm | 350–500 |
| Potência do motor principal | kW | 18,5 |
| Rotação nominal do motor principal | rpm | 3600 |
| Velocidade linear nominal (X–Y–Z) | m/min | 30–30–5 |
| Torque nominal do motor principal | N·m | 49,1 |
| Velocidade de rotação nominal do eixo C | rpm | 17,3 |
| Velocidade de rotação nominal do eixo A | rpm | 20,66 |
| Dimensões para transporte | mm | 5675×2250×2250 |
| Dimensões da mesa | mm | 3200×2000 (3500×2100) |
| Potência total | kW | 27,7 |

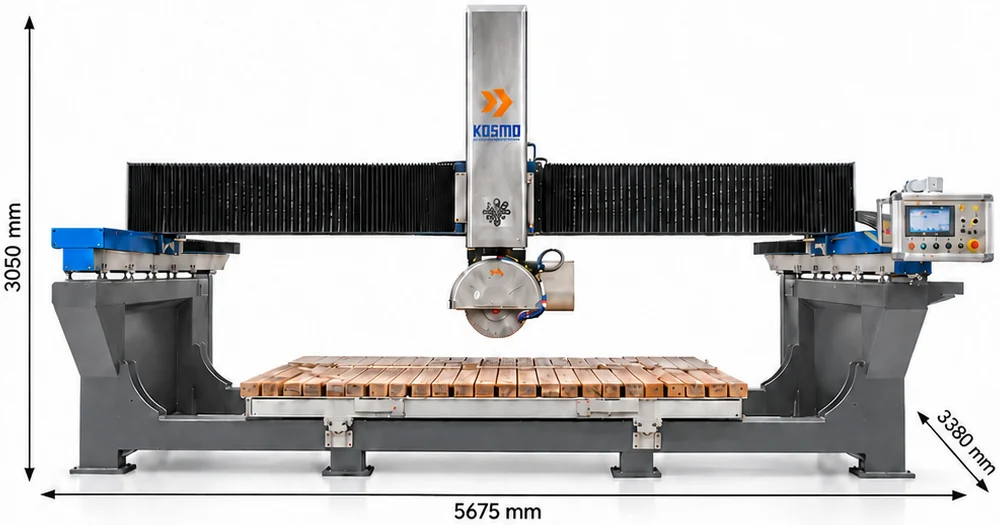

| Dimensões totais (C×L×A) | mm | 5675×3380×3050 |
| Peso | kg | 3800 |
| Consumo de água | L/min | 15–25 |
Baixar ficha técnica (PDF)
