Descrição
Características

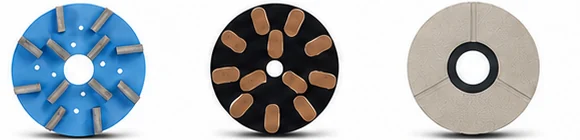

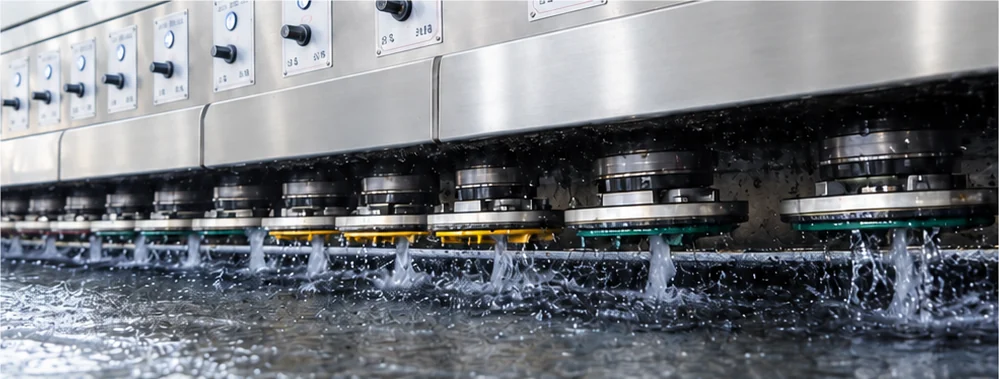

- Cabeçote tipo disco
- Cabeçote tipo Fickert

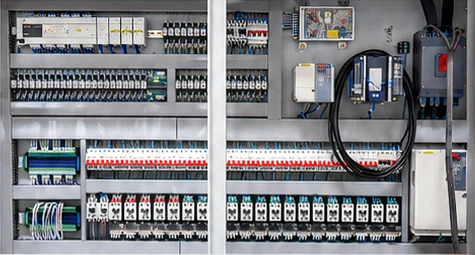

- PLC Mitsubishi, inversor Yaskawa, contator Fuji e outros componentes elétricos importados asseguram qualidade e facilidade de operação.

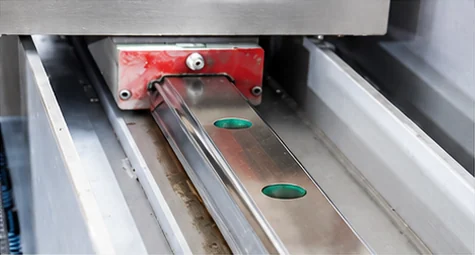

- Guias lineares HIWIN, de Taiwan, garantem movimento suave da viga transversal e precisão.

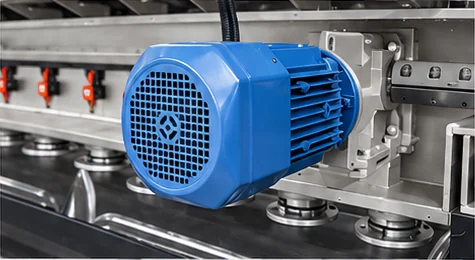

- O inversor controla o motor e protege a viga transversal contra danos em caso de interrupção repentina da energia elétrica.

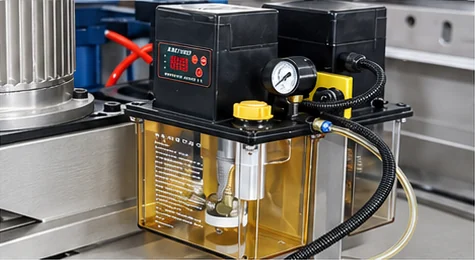

- Sistema de lubrificação automática para aumentar a vida útil da caixa do eixo principal.

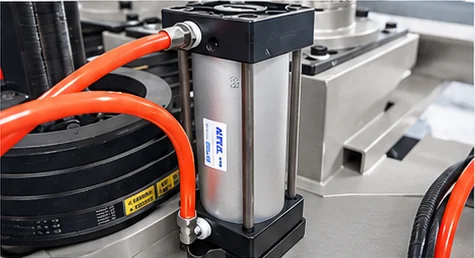

- Cilindro Airtac, de Taiwan, com proteção contra água e poeira para condições severas de trabalho.

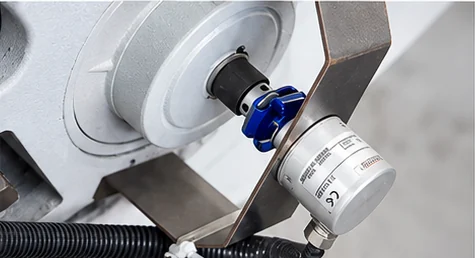

- Encoder para posicionamento dos cabeçotes de polimento, aumentando a eficiência.

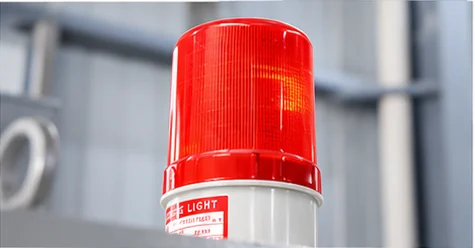

- Sistema de alarme de falhas para proteção da máquina.

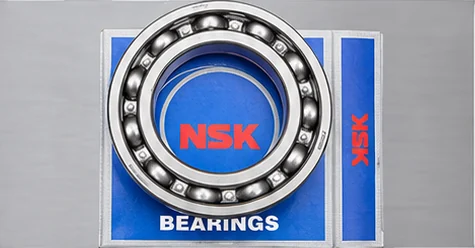

- Rolamentos NSK, do Japão, na caixa do eixo principal, para rotação suave e longa vida útil.
Parâmetros técnicos
| Parâmetro | Unidade | KS-PL304 | KS-PL305 | KS-PL306 |
|---|
| Largura de trabalho (opcional) | mm | 500–1300 | 500–1300 | 500–1300 |
| Espessura | mm | 15–50 | 15–50 | 15–50 |
| Velocidade da esteira | m/min | 0–2,6 | 0–2,6 | 0–3 |
| Número de cabeçotes (opcional) | un. | 12 | 16 | 20 |
| Consumo de água | m³/h | 13 | 18 | 22 |
| Consumo de ar | m³/h | 14 | 19 | 24 |
| Potência do motor principal | kW | 9×7,5 + 3×9 | 12×7,5 + 4×9 | 16×7,5 + 4×9 |
| Potência total | kW | 105 | 135 | 162 |
| Dimensões gerais (C×L×A) | mm | 6600×2200×2200 | 7900×2200×2200 | 9200×2200×2200 |
| Peso total | t | ≈12 | ≈15 | ≈18 |
